三角带的型号及规格怎么看


 三角带(V)的型号和规格主要通过截面形状、尺寸参数和长度来区分,具体识别方法如下:

  一、三角带型号分类(截面形状与尺寸)

  三角带的型号由其截面形状和尺寸决定,常见类型分为:

  1. 普通三角带(按国标GB/T 1171)

  - Y型:顶宽6mm,高度4mm

  - Z型:顶宽10mm,高度6mm

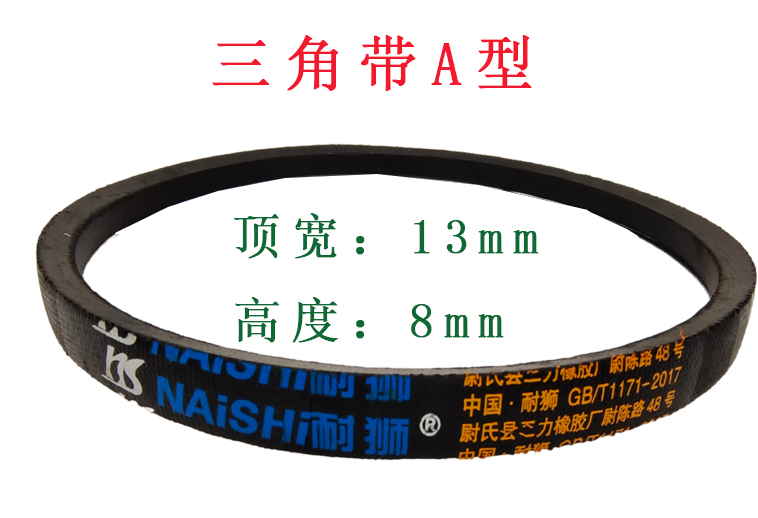

  - A型:顶宽13mm,高度8mm

  -B型:顶宽17mm,高度11mm

  - C型:顶宽22mm,高度14mm

  - D型:顶宽32mm,高度19mm

  - E型:顶宽38mm,高度25mm


  2.V

  - SPZ型:顶宽10mm,高度8mm

  - SPA型:顶宽13mm,高度10mm

  - SPB型:顶宽17mm,高度14mm

  - SPC型:顶宽22mm,高度18mm

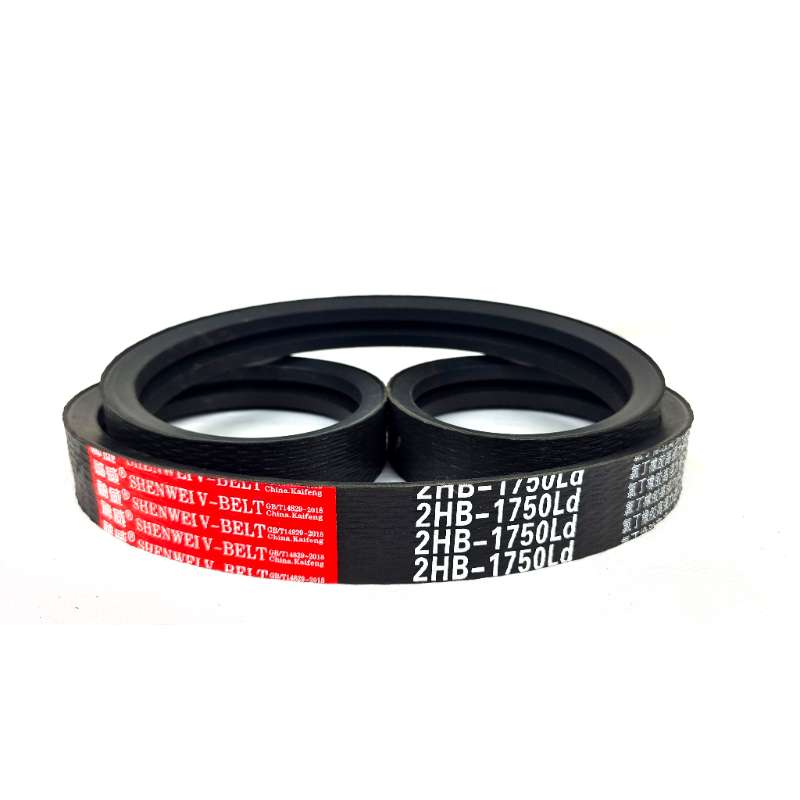

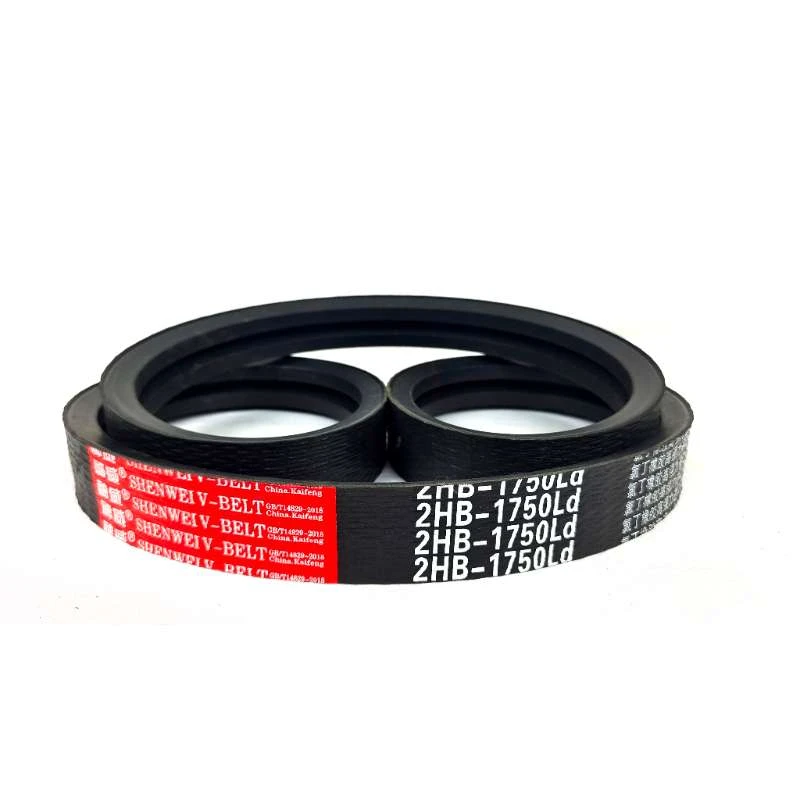

  3. 联组带(多根带并联,如2HB3HC4HD)


  二、规格参数(长度)

  三角带的长度有以下三种表示方式,需注意区分:

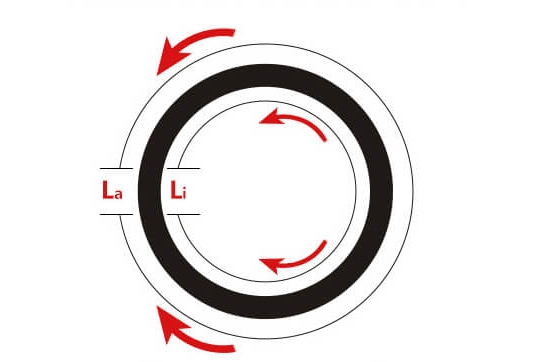

  1. 内周长(Li/N):带的内侧周长(实际测量值)

  2.外周长(La/LW):带的外侧周长。

  3. 基准长度(Ld/Le):在特定张力下,通过带轮基准直径计算的理论长度(标注在型号中)


  示例:

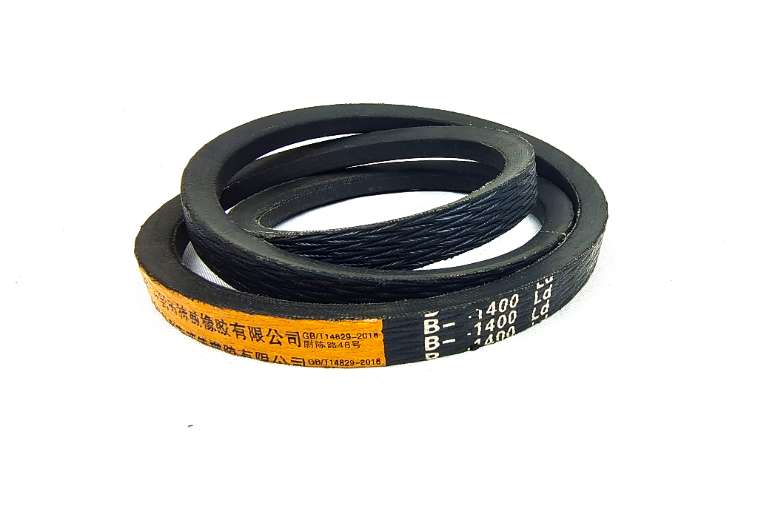

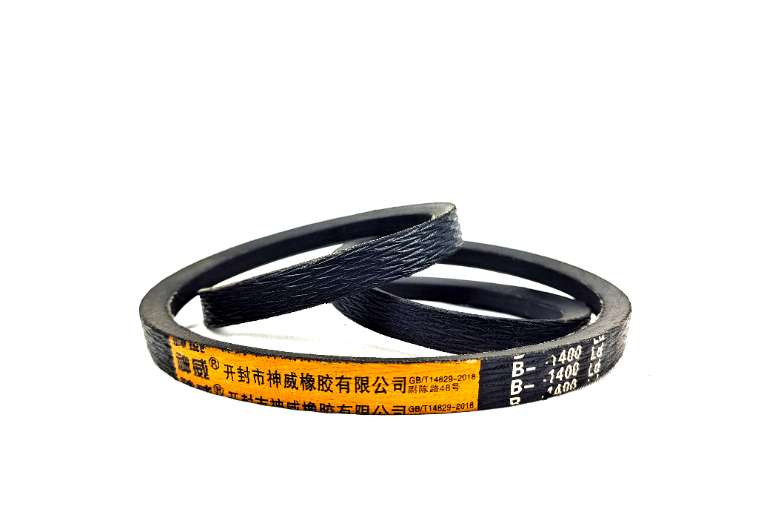

  - 型号标注为 B-1400Ld为例

  - B型带,基准长度(Ld)1400mm

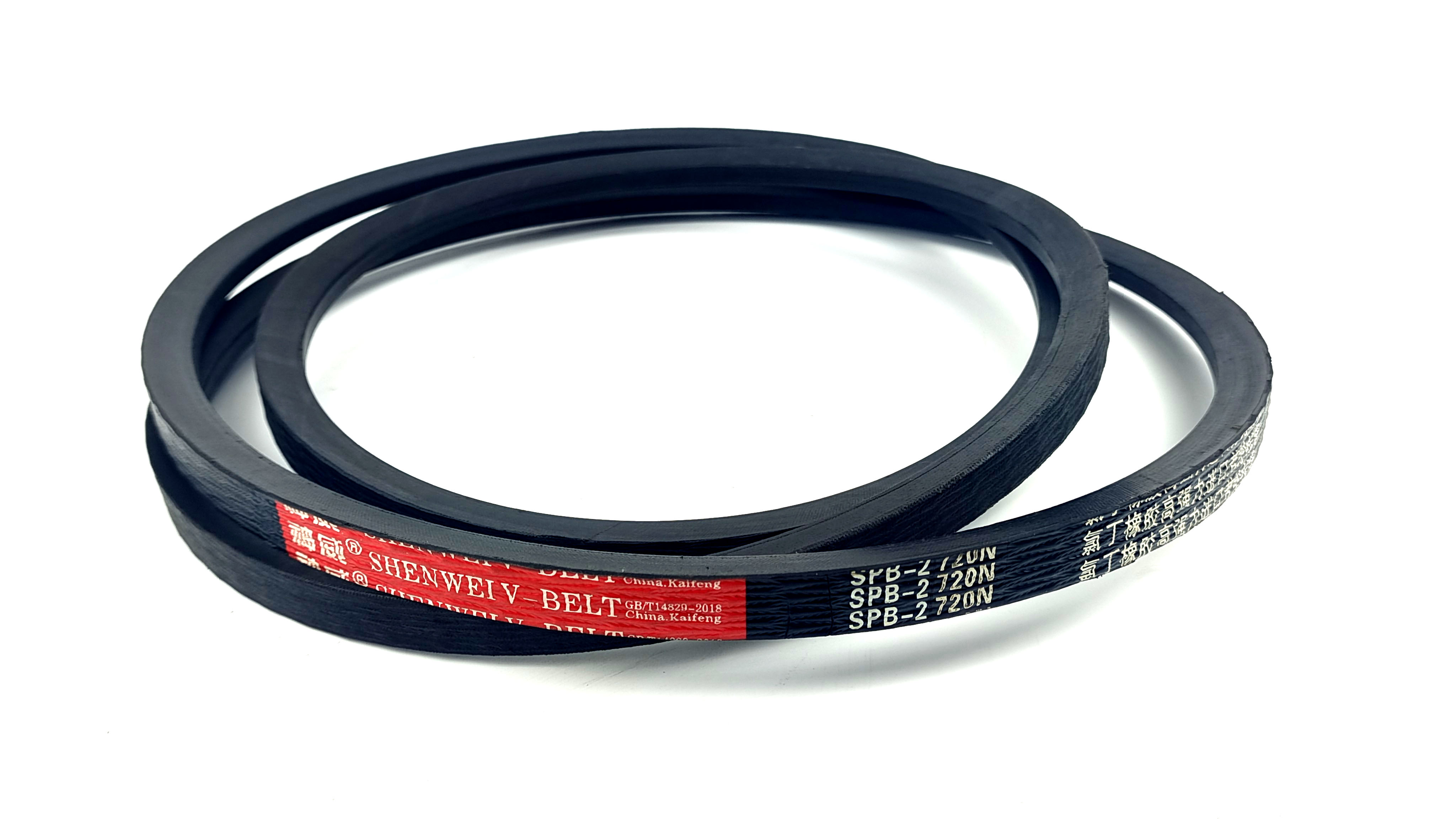

  - 型号标注为 B-1400Ld

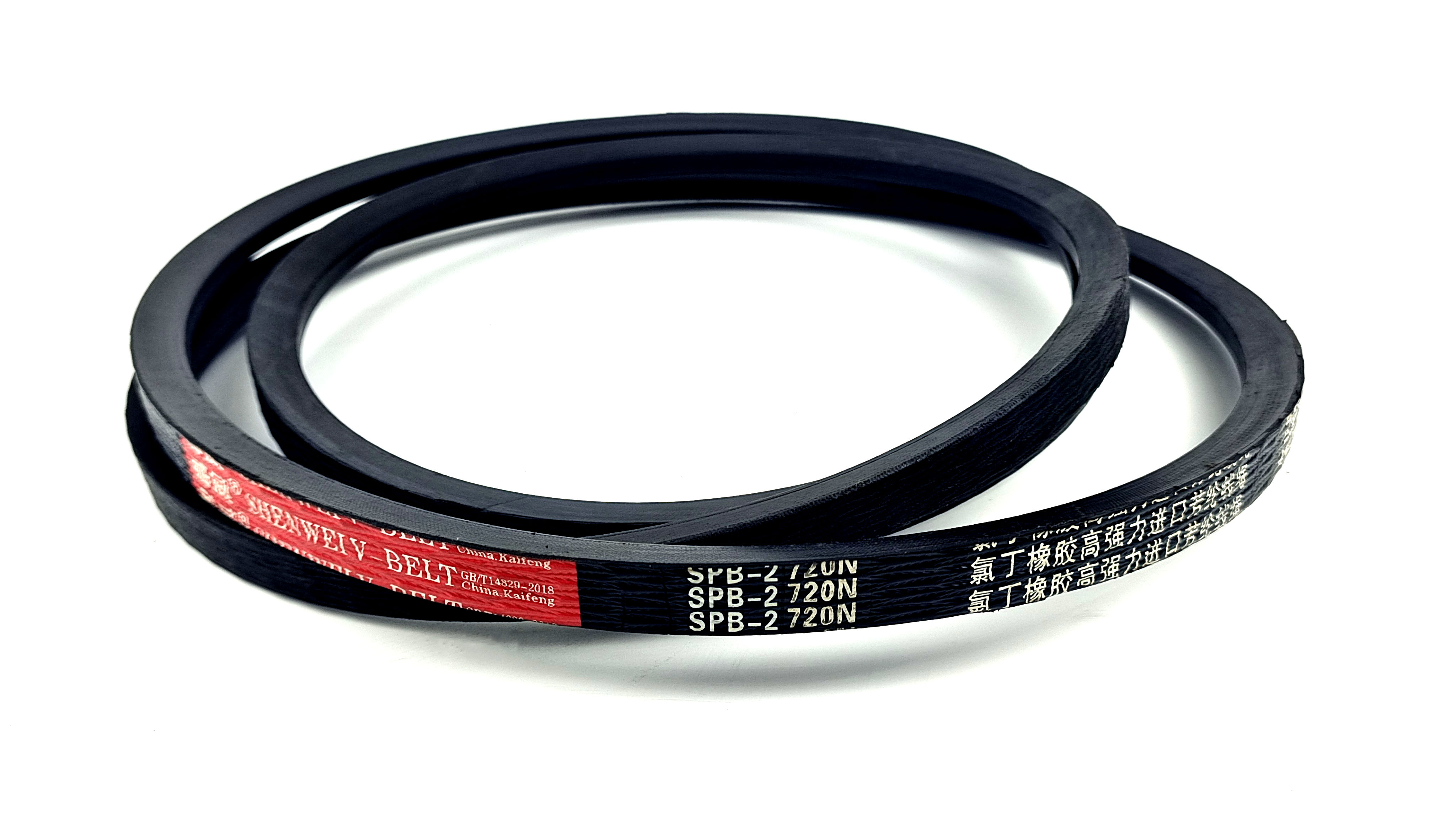

  - VSPB型,内周长度2720mm


  三、如何识别现有三角带?

  1.看三角带标识:

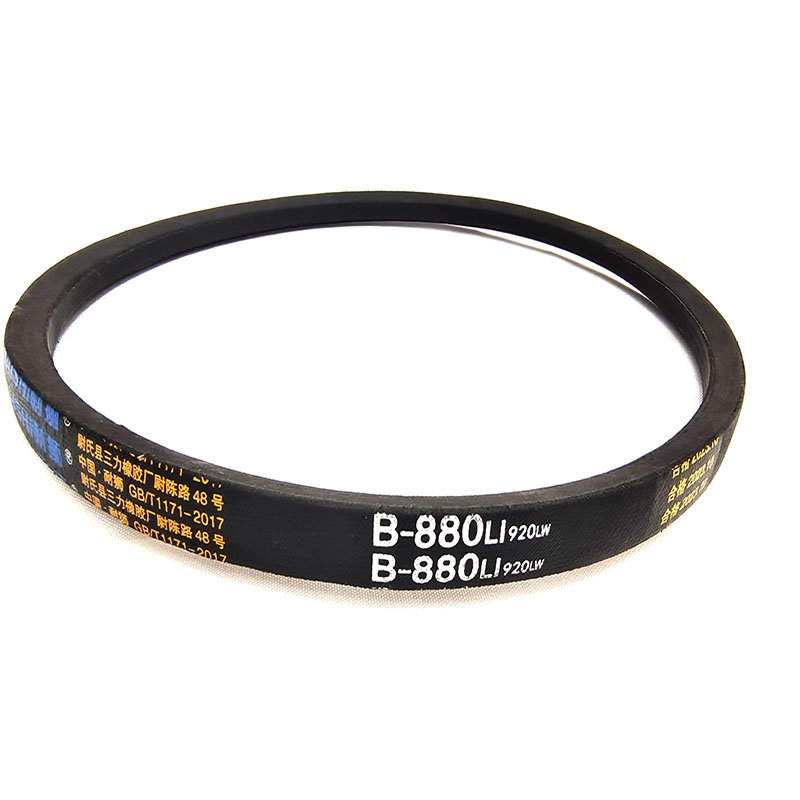

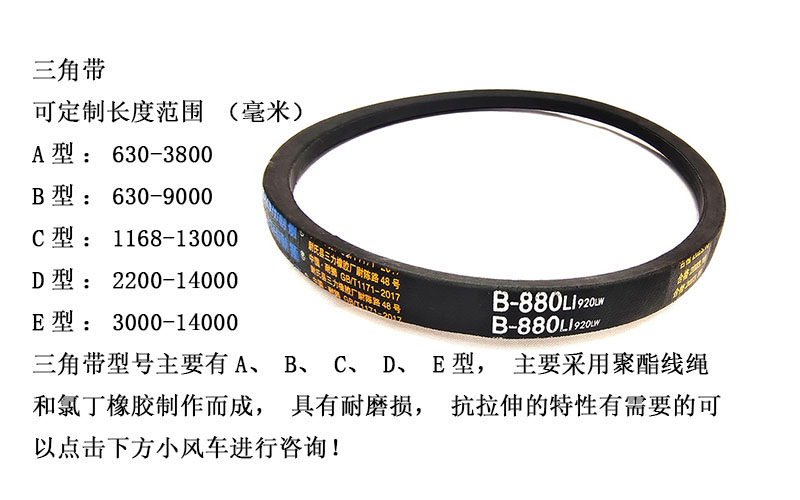

  大部分三角带表面印有型号和长度(B-880LI或B-920LW)。若标识模糊,需手动测量。


  2.测量三角带截面尺寸:

  - 顶宽:带的顶部宽度(如图示W)

  - 高度:带的垂直高度(如图示H)

  根据测量值对照型号表确定类型(如顶宽17mm、高11mmB)


  3. 三角带测量长度:

  - 平放三角带,用卷尺绕内圈一周测得内周长(Li)

  - 基准长度(Ld)需通过公式换算:

  Ld = Li + 2 /times /text{修正值}

  修正值因型号而异(A型修正值为36mm)


  四、三角带购买注意事项

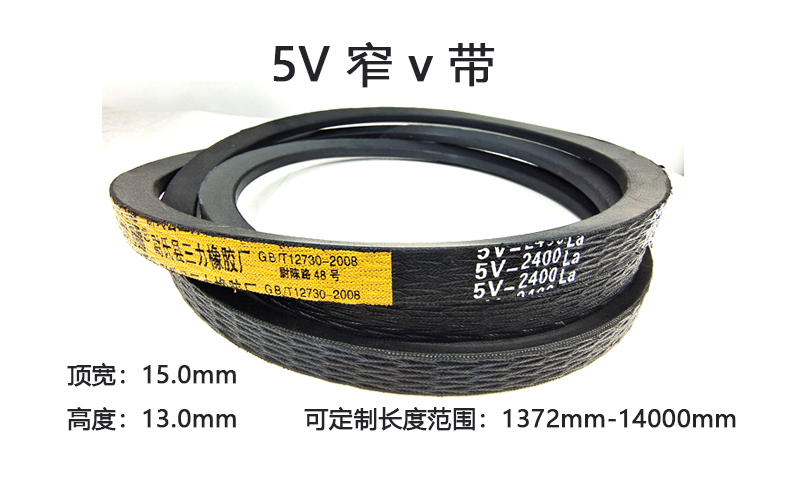

  1.区分标准:国产、欧标(SPB系列)、美标(3V5V)的尺寸可能不同。

  2. 新旧带勿混用:旧带磨损会导致长度变化,混用易打滑。

  3. 整套更换:多根传动时需同时更换,避免受力不均。

  4. 匹配带轮槽型:带轮槽角需与三角带型号匹配(A型带配34°)


  五、示例分析

  若测得某三角带顶宽13mm、高度8mm,内周长900mm

  - 型号:A(对照截面尺寸表)

  - 基准长度:Li=900mmA型修正值为36mm → Ld=900+2×36=972mm ≈ 标准长度980mm

  - 完整型号:A-980


  通过以上方法,可准确识别三角带的型号和规格。若仍有疑问,建议咨询供应商或使用zhuan业测量工具。
